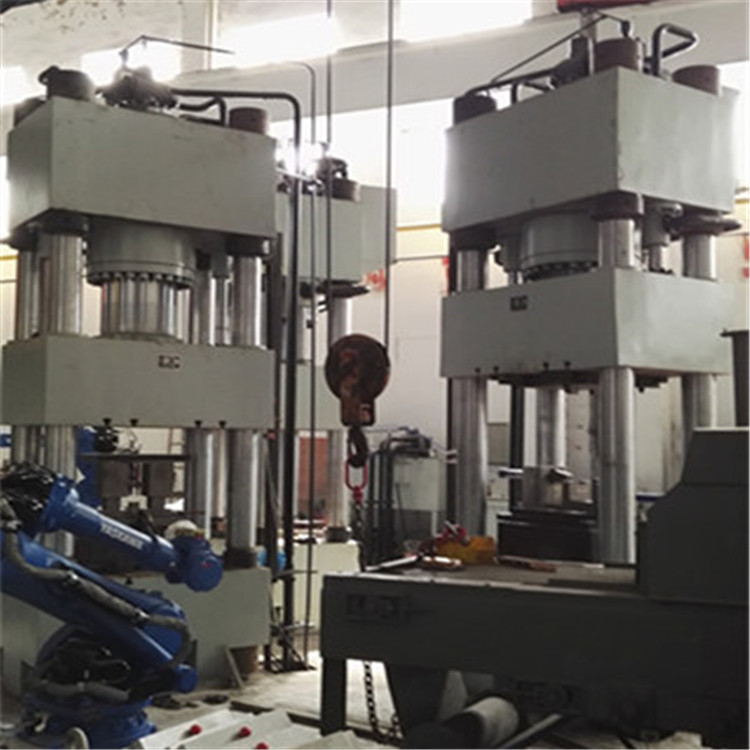

四柱液壓機產品液壓成型過程電氣控制原理

在工業制造業生產企業應用中，四柱液壓機電氣控制工作原理主要有：

1、主缸快進。首先將開關置于自動檔，再按下SB2鍵，交流接觸器KM得電，電機啟動。中間繼電器KA1相繼得電，電磁閥1Y、3Y、6Y得電。此時液壓系統往主缸上腔供油，在補油油箱的協助下主缸快速下行。

2、主缸工進。當滑塊觸及行程開關SQ2時，中間繼電器KA2得電，電磁閥1Y、3Y、7Y得電，主缸由快進轉換為工進。
3、主缸保壓。主缸無桿腔的壓力一旦達到壓力繼電器設定壓力后，YJ閉合，所有電磁換向閥均失電，進行充分保壓。
4、主缸泄壓。按照生產工藝要求，保壓一定時間后，中間繼電器KA3得電，電磁換向閥4Y得電，主缸上腔開始泄壓。
5、主缸退回。主缸泄壓完成，中間繼電器KA4得電，電磁閥2Y、5Y、12Y得電，主缸下腔快速進油，滑塊回程碰到行程開關SQ1，發出信號，回程動作停止。

6、工件頂出。按下按鈕SB4鍵，中間繼電器KA5得電，電磁換向閥2Y、9Y、10Y得電，頂出缸下腔進油，下頂缸活塞桿上行將工件頂出。
7、頂出缸退回。按下按鈕SB5鍵，中間繼電器KA6得電，電磁換向閥2Y、8Y、11Y得電，液壓油進入頂出缸上腔，下頂缸及時回程。
8、停機。按下SB0或者SB1鍵，四柱液壓機停止工作。如果液壓機接入狀態為自動檔，只要按下SB3鍵同樣也可使四柱液壓機運行停止。
